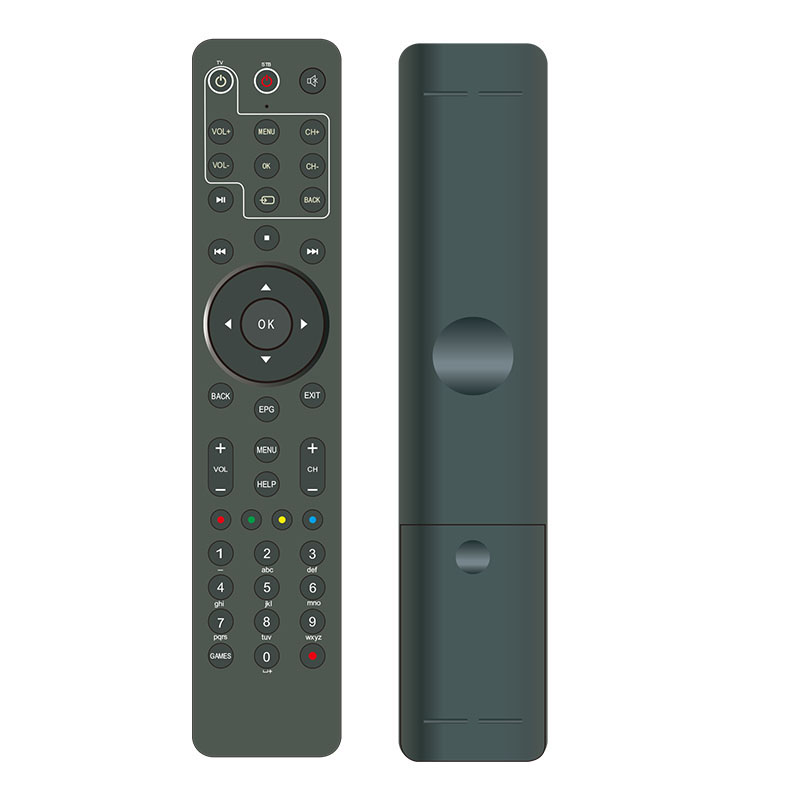

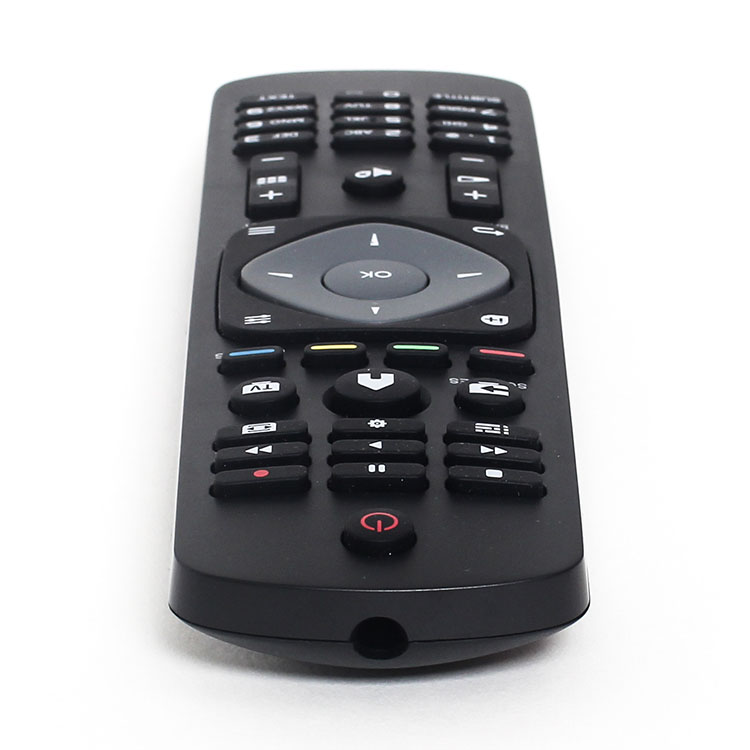

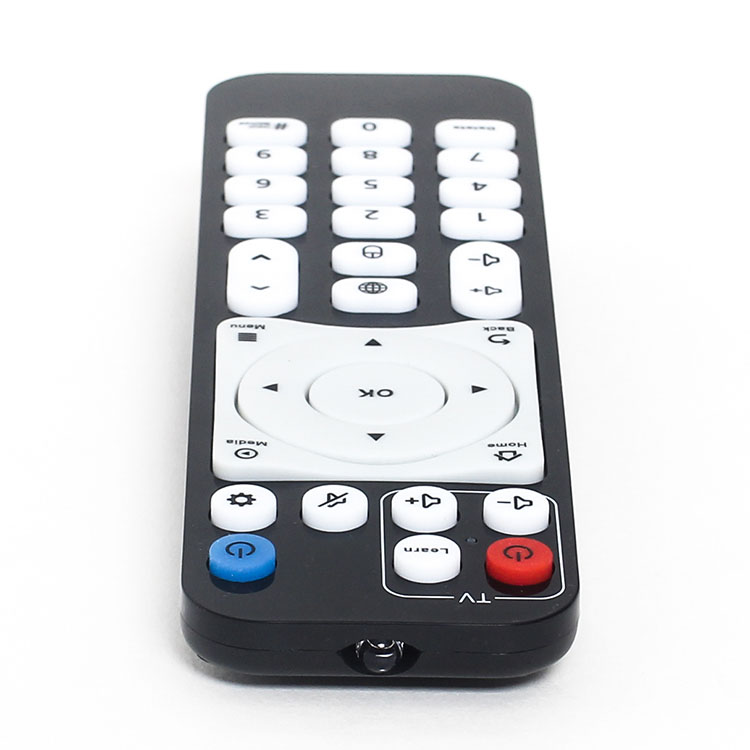

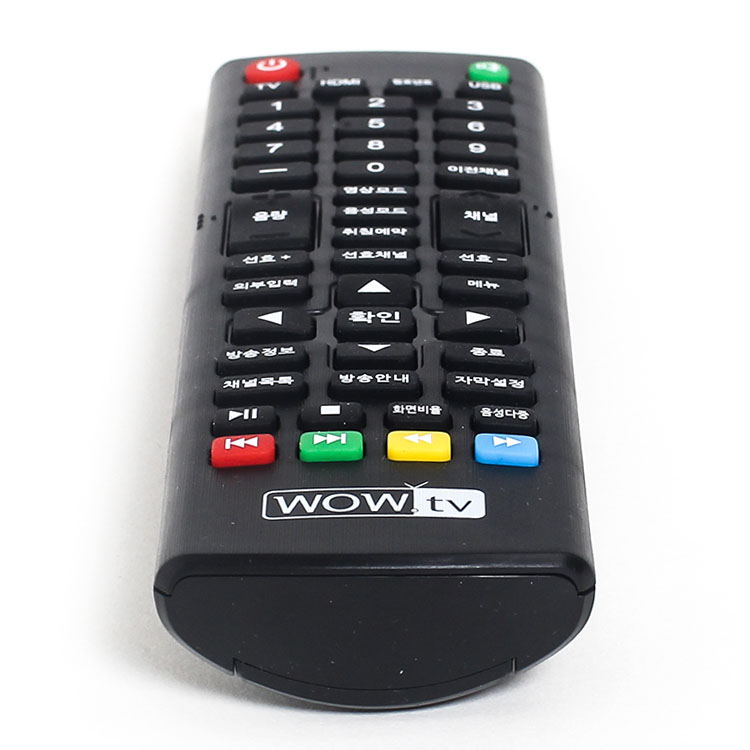

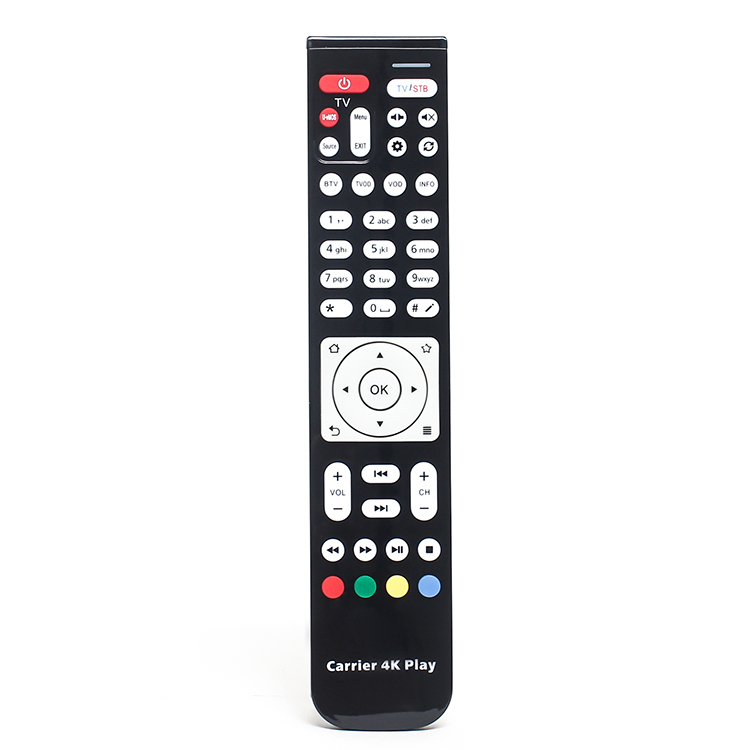

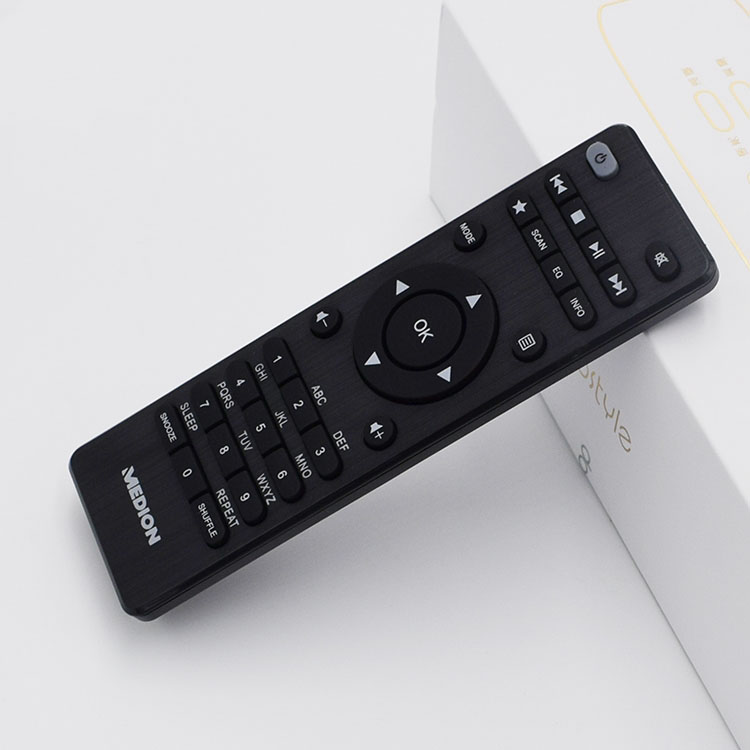

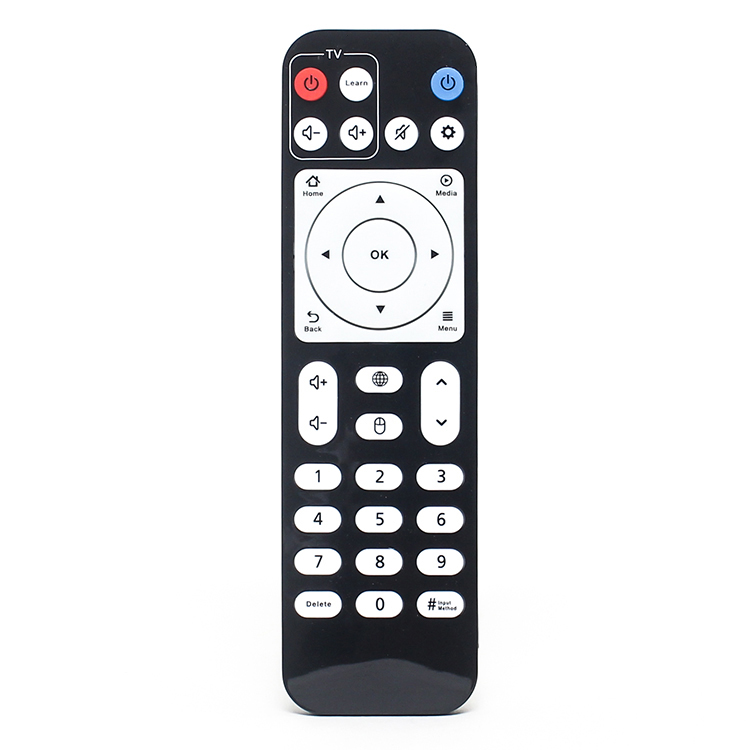

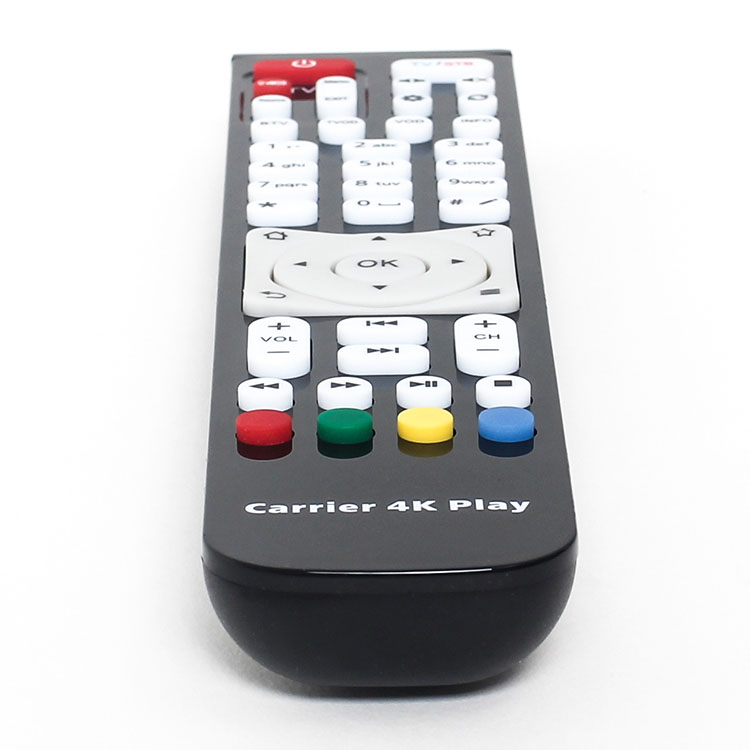

IR daljinski upravljalnik

1. Primerno za kodirane gospodinjske aparate z infrardečim daljinskim upravljalnikom;

2. Lahko daljinsko upravlja več gospodinjskih aparatov;

3. Ima tipko za multipleksiranje učenja/nadzora, 5~10 tipk za izbiro naprave in 10~20 tipk za nadzor funkcij.Tipka za izbiro naprave in vsaka funkcijska tipka za nadzor skupaj izvajata nadzor nad napravo;

4. Tipko za izbiro naprave in različne tipke za nadzor funkcij je mogoče uporabiti za učenje in nadzor skupnih funkcij več naprav;

5. Nizki stroški in močna sposobnost preprečevanja motenj.

Pošljite nam e-pošto

Podrobnosti o izdelku

Oznake izdelkov

funkcija

1. Primerno za kodirane gospodinjske aparate z infrardečim daljinskim upravljalnikom;

2. Lahko daljinsko upravlja več gospodinjskih aparatov;

4. Tipko za izbiro naprave in različne tipke za nadzor funkcij je mogoče uporabiti za učenje in nadzor skupnih funkcij več naprav;

5. Nizki stroški in močna sposobnost preprečevanja motenj.

Načelo

Daljinski upravljalnik je sestavljen iz infrardečega sprejemnega in oddajnega vezja, vezja za kondicioniranje signala, centralnega krmilnika 8031, programskega in podatkovnega pomnilnika, tipkovnice in vezja za prikaz stanja.

Daljinski upravljalnik ima dve stanji: stanje učenja in stanje nadzora.Ko je daljinski upravljalnik v stanju učenja, vsakič, ko uporabnik pritisne tipko za upravljanje, infrardeče sprejemno vezje začne sprejemati zunanji infrardeči signal in ga hkrati pretvori v električni signal, nato pa je podvržen zaznavanju, oblikovanju, ojačanje, nato pa ga CPE redno vzorči.Binarni podatki vsake točke vzorčenja so shranjeni v določeni pomnilniški enoti z 8 biti kot enota za kasnejši nadzor naprave.Ko je daljinski upravljalnik v stanju nadzora, vsakič, ko uporabnik pritisne tipko za upravljanje, CPE prebere vrsto binarnih podatkov iz določene pomnilniške enote in jih serijsko odda (časovni interval med biti in biti je enak časovnemu intervalu med vzorčenjem ) Za vezje za zadrževanje signala modulacijsko vezje istočasno izvede modulacijo signala.Ko je modulacijski signal ojačan, ga oddaja infrardeča dioda, da se izvede nadzor nad funkcijo naprave, ki ustreza tipki.
